  • [운영체제]CPU스케줄링
    CS지식/운영체제 2022. 4. 3. 17:38

    CPU 스케줄링

    프로그램의 실행

    프로그램의 실행은 cpu만 연속적으로 쓰는 단계, I/O만 쓰는 단계로 나뉘어 실행됩니다.

    CPU burst -> CPU만 연속적으로 쓰는 단계

    I/O burst ->I/O만 쓰는 단계

    프로그램의 종류에 따라 CPU만 쓰는 프로그램(ex 과학 계산용 프로그램), CPU와 I/O를 번갈아 쓰는 프로그램 등 다양한 종류의 프로그램이 존재합니다.



    CPU-burst Time의 분포

    여러 종류의 job이 섞여 있기 때문에 CPU 스케줄링이 필요하다.

    -> 이유 CPU bound job이 오랫동안 CPU를 사용하는 도중에 I/O bound job의 경우 잠깐의 CPU만 사용하면 되는데 적절하게 스케줄링을 하지 않는 경우는 I/O bound job의 경우 계속해서 기다리기만 하는 경우가 존재하기 때문에(I/O는 사람과 상호작용하기 때문에 중요한데 계속 기다리기만 한다면?.. 안 좋다..)

    CPU와 I/O장치 등 시스템 자원을 골고루 효율적으로 사용

    I/O job의 경우 사람과 상호작용을 하는 job임으로 적절한 반응을 제공할 필요가 있어 CPU 스케줄링이 필요합니다.



    I/O bound job -> CPU를 짧게 쓰고 I/O를 받는 작업

    CPU bound job -> CPU를 오래 쓰는 작업.

    프로세스는 그 특성에 따라 크게 두 가지로 나눕니다.

    • I/O bound process
      • CPU를 잡고 계산하는 시간보다 I/O에 많은 시간이 필요한 job(many short CPU bursts)
    • CPU_bound process
      • 계산 위주의 job(few very long CPU bursts)

    CPU Scheduler & Dispatcher

    CPU Scheduler

    • Ready 상태의 프로세스 중에서 이번에 CPU를 줄 프로세스를 고른다.
    • OS 안에서 CPU 스케줄링하는 코드가 존재해서 그걸 CPU Schduler이라고 합니다.

    Dispatcher

    • CPU의 제어권을 CPU scheduler에 의해 선택된 프로세스에게 넘긴다
    • 이 과정을 문맥 교환이라고 합니다.

    CPU Scheduler(누구에게 줄지 결정) Dipatcher(CPU에게 실제로 주는 과정)



    CPU 스케줄링이 필요한 경우

    • CPU를 잡고 있다가 오래 걸리는 작업(I/O를 요청하는 경우)을 하는 경우 CPU를 오래 가지고 있어도 의미가 없으므로 자진해서 CPU를 반납하는 경우(자진반납)
      • Running -> Blocked (예: I/O 요청하는 시스템 콜)
    • CPU를 빼앗고 다른 프로세스에게 CPU를 넘겨주는 경우(강제)
      • Running -> Ready( 예 : 할당 시간 만료로 timer interrupt)
    • I/O를 요청 완료 후 CPU를 얻고 처리하는 경우(강제)
      • Blocked -> Ready(예 : I/O 완료후 인터럽트)
    • 프로세스가 종료하여 새로운 프로세스에게 넘기는 경우(자진반납)
      • Terminate

    nonpreemptive(강제로 빼앗기 않고 자진 반납 비선점)

    preemptive(강제로 빼앗음 선점)



    적절한 스케줄링인가?(성능 척도)

    시스템 입장에서의 성능 척도(CPU 하나 가지고 최대한 일을 많이 시키는 경우)

    이용률, 처리량

    프로그램 입장에서의 성능 척도(고객 입장 시간을 얼마나 빨리 처리할 수 있느냐)

    소요시간, 대기시간, 응답 시간,



    • CPU utilization(이용률)
      • 가능한 CPU를 바쁘게 일을 시켜라
    • Throughput(처리량)
      • 주어진 시간 동안 몇 개의 작업을 처리했느냐
    • Turnaround time(소요시간, 반환시간)
      • CPU를 쓰러 들어와서 다 쓰고 나간 시간
    • Wating time(대기시간)
      • CPU를 쓰고자 Ready Queue에 기다리는 시간(대기한 시간의 총합)
    • Response Time(응답 시간)
      • Ready Queue에 들어와서 CPU를 얻기까지 기다리는 시간

    Wating time과 Response time의 차이점은 선점형의 경우 CPU를 사용하다가 뺏길 수 있는데 이러면서 계속 Ready Queue에 들어가게 됩니다. 그러면서 계속 기다리는 시간을 합친 것이 Wating time이고 Response의 경우 맨 처음 CPU를 얻기까지 기다리는 시간을 의미합니다.



    스케줄링의 종류

    FCFS(FirstComeFirstServed)

    최악의 경우

    그렇게 썩 효율적이진 않습니다.

    처음으로 온 CPU가 길게 가져가 버리면 짧게 쓰는 CPU라도 늦게 온다면 오래 기다리기만 해야 합니다.

    최선의 경우

    이렇듯 최악의 경우 최선의 경우의 차이가 크게 존재합니다.



    SJF(Shortest_Job-First)

    각 프로세스의 다음번 CPU burst time을 가지고 스케줄링에 활용.

    CPU burst time이 가장 짧은 프로세스를 제일 먼저 스케줄링.

    SJF는 대기시간이 제일 짧습니다.(이 경우는 선점을 활용한 경우입니다.)

    SJF의 경우 두 가지 방법으로 나뉠 수 있습니다.

    비선점을 활용한

    일단 CPU를 잡으면 이빈 CPU burst가 완료될 때까지 CPU를 선점당하지 않음

    선점을 활용한

    현재 수행 중인 프로세스의 남은 burst time보다 더 짧은 CPU burst time을 가지는 새로운 프로세스가 도착하면 CPU를 빼앗깁니다.

    이 방법을 SRTF(Shortest-Remaining-Time-First)라고도 부릅니다.



    하지만 SJF의 경우 문제점이 존재합니다.

    • Starvation(기아 현상)
      • Burst Time이 긴 경우 계속해서 대기만 해야 하는 경우가 나올 수 있습니다.
    • CPU 사용시간을 정확히 알 수 없다.(추정은 가능)
      • 과거의 이력을 통해 burst time을 예측은 가능하지만 정확한 시간을 알 수 없습니다.

    Priority Scheduling

    우선순위가 높은 프로세스에게 CPU를 할당

    선점, 비선점의 스케줄링의 방법이 있습니다.

    문제점으로는

    SJF와 똑같이 우선순위가 낮은 프로세스의 경우 계속해서 기다리기만 하는 경우가 존재합니다.

    해결책으로는

    Aging(노화): 시간이 지나면서 우선순위가 점차 높아지는 현상으로 위와 같은 문제를 해결합니다.



    Round Robin(RR)

    현대적인 컴퓨터 시스템에서 사용되는 시스템은 RR에 기반하고 있습니다.

    CPU를 줄 때 각 프로세스마다 동일한 크기의 할당 시간을 가집니다.

    할당 시간이 지나면 프로세스는 선점당하고 ready quee의 제일 뒤에 가서 다시 줄을 서게 됩니다.



    RR의 장점으로서는 응답 시간을 최소화할 수 있습니다.

    I/O의 경우 짧게 CPU를 사용하면 되는데 RR의 경우 잘 작동될 수 있습니다.



    Example: 시간을 20으로 나누어 사용되는 경우



    Ready Queue는 한 줄로 줄서기인데 아래의 경우는 여러 줄로 줄서기입니다.

    Multilevel Queue

    계급제로 진행..

    • Ready queue를 여러 개로 분할
      • foreground(interactive)
      • background(batch -no human interaction)
    • 각 큐는 독립적인 스케줄링 알고리즘을 가짐
      • foreground- RR
      • background - FCFS
    • 큐에 대한 스케줄링이 필요
      • Fixed priority scheduling(starvation의 발생 가능성..)
      • Time slice
        • 각 큐에 CPU time을 적절한 비율로 할당
        • 전체의 80%는 우선순위가 높은 곳에 20%는 우선순위가 낮은 곳에 배치.

    Multilevel Feedback Queue

    위 스케줄링의 경우 계급제로 진행되더라도 계급이 상승되거나 하락할 수 있는 가능성이 있는 스케줄링입니다.

    Multi-Level Queue를 보완한 방식

    프로세스가 다른 큐로 이동 가능

    Multilevel Feedback Queue의 경우 고려해야 할 사항이 존재합니다.

    Queue를 몇 개 둘 것인가.

    어떻게 강등시키고 승급시킬 것인가.

    어떤 스케줄링을 사용할 것인가

    처음 프로세스가 들어갈 때 어느 Queue로 들어갈 것인가?..

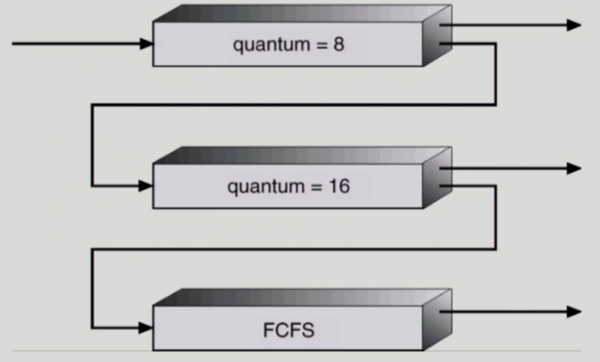

    보통 진행을 할 때 처음 들어오는 프로세스는 가장 우선순위가 높은 프로세스가 삽입을 시킵니다.

    그리고 RR으로 quantum을 점차 길게 Queue를 두게 됩니다. 그리하여 프로세스가 삽입되었을 때 시간이 초과되면 아래의 RR으로 강등시키는 과정을 반복합니다.

    그리하여 이 방식은 CPU 사용시간이 짧은 프로세스에게 우선순위를 높게 주는 스케줄링입니다.



    아래의 방식은 CPU가 여러 개인 경우입니다.

    Multiple-Processor Scheduling

    CPU가 여러 개인 경우 스케줄링은 더욱 복잡해짐

    (은행원이 한 명이었다가 여러 명으로 늘어난 경우)

    • Homogeneous processor인 경우
      • 반드시 특정 프로세서에서 수행되어야 하는 프로세스가 있는 경우는 문제가 복잡해짐
      • ex) 여러 미용사가 있는데 특정 미용사에게 커트를 해야 하는 경우
    • Load Sharing
      • 일부 프로세서에 job이 몰리지 않도록 부하를 적절히 공유하는 메커니즘이 필요
      • 특정 CPU만 일하는 것을 방지해야 한다
    • Symmetric Multiproccessing(SMP)
      • 각 프로세서가 각자 알아서 스케줄링 결정
    • Asymmetric multiprocessing
      • 하나의 프로세서가 시스템 데이터의 접근과 공유를 책임지고 나머지 프로세서는 거기에 따름
      • 하나의 CPU가 안내자 역할을 하는 것

    Real-Time Scheduling

    실시간 운영체제(Real-Time Operating System, RTOS)

    • 개념 : 제한된 시간 내에 원하는 작업을 처리하는 것을 보장하는 운영체제

    Real-Time Job(데드라인이 있는 잡)은 처리를 완료하는 것이 목적입니다.



    • Hard real-time systems
      • 정해진 시간 안에 반드시 끝내도록 스케줄링해야 함
      • 요구사항이 엄격합니다.
      • 업무는 마감 기한까지 완료되어야 한다.
        • ex) 우주선: 조금만 잘못 계산해도 궤도가 달라짐.
    • Soft real-time computing
      • 일반 프로세스에 비해 높은 priority를 갖도록 해야 함.
      • 중요한 프로세스가 중요하지 않은 프로세스보다 선호된다는 점만 보장한다.
        • ex) 전화기 : 통화 중 음성 끊김.

    Thread Scheduling

    Thread의 종류로서는 크게 User level thread와 Kernel level thread가 존재합니다

    User -> 유저가 임의로 생성하여 OS가 thread의 존재를 모름

    kernel -> OS가 thread의 존재를 인지함.

    그리하여 종류가 다르기 때문에 그에 맞는 스케줄링이 필요함.

    • Local Scheduling
      • User level  thread의 경우 사용자 수준의 thread library에 의해 어떤 thread를 스케줄 할지 결정(os가 하는것이 아니라 사용자 프로세스가 직접 결정)
    • Global Scheduling
      • kernel level thread의 경우 일반 프로세스와 마찬 가지로 커널의 단기 스케줄러가 어떤 thread를 스케줄할지 결정



    스케줄링이 좋은지 평가 방법

    • Queueing model
      • 도착률과 처리율을 통해 각종 수식을 통해 값을 계산 이론적인 방법
    • implementation(구현) & Measurement(성능 측정)
      • 실제 시스템에 알고리즘을 구현하여 실제 작업(workload)에 대해서 성능을 측정 비교
    • Simulation(모의실험)
      • 알고리즘을 모의 프로그램으로 작성 후 trace를 입력으로 하여 결과 비교
